Станком стол выравнивать надо!
не, не катит.когда прижимаеш плату то она может выгнуться, и сам текстолит неровный бывает.

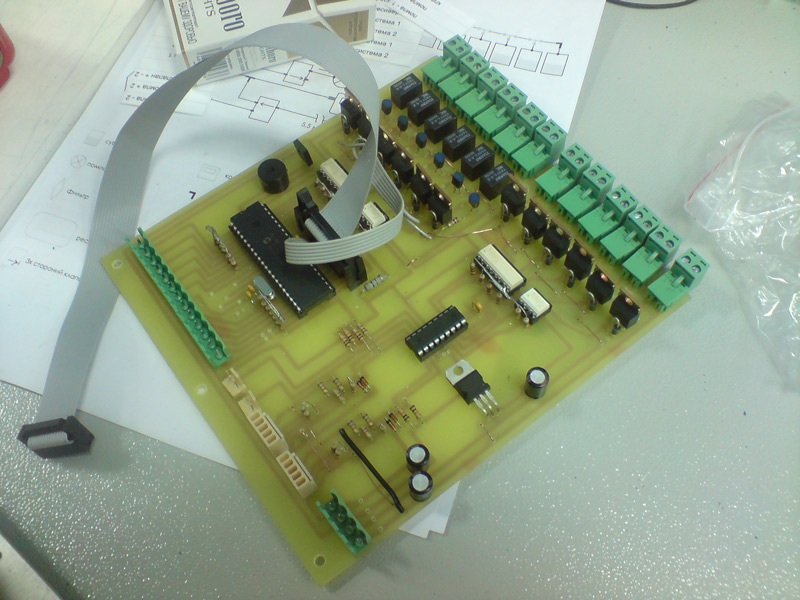

что-то немогу у этой штуки http://www.cqham.ru/PLC_1.htm найти файла гербера или подобного чтобы сгенерить Гкод
Отправлено 06 Август 2014 - 21:07
Станком стол выравнивать надо!
не, не катит.когда прижимаеш плату то она может выгнуться, и сам текстолит неровный бывает.
что-то немогу у этой штуки http://www.cqham.ru/PLC_1.htm найти файла гербера или подобного чтобы сгенерить Гкод
Отправлено 06 Август 2014 - 22:46
На двухсторонний скотч приклеивал, но проблемы с Кз между проводниками достали. Для прототипа еще как то, но уже для SMD способ с фрезеровкой малопригоден.
Предпочитаю печатать по текстолиту на УФ принтере, только не на сановском :-) чернила смазываются, не сушат светодиоды ни рожна :-), потом травить, потом сверлил на своем фрезере.
Ну а тираж в Резоните устраивает обычно.
Сообщение отредактировал preps: 06 Август 2014 - 22:47
Дневник мастерской https://boosty.to/diycnc
Отправлено 06 Август 2014 - 23:32
думаю сделать так: лазер под углом светит на платку и луч возвращается на фотодиод(2 штуки рядом ). при изменении расстояния меняется угол и лазерный зайчик перемещается соответственно больше засвечивая один из 2-х фотодиодов.
"В курсовой работе на примитивном уровне описан принцип устройства триангуляционного лазерного измерителя дальности"...
Правда, во всех существующих образцах таких датчиков фотоприемником служит не "два фотодиода", а CCD-линейка, имеющая несколько тысяч ячеек. И оптика в них прецизионная, стеклянная с просветлением (чтобы внутренние отражения не искажали сигнал, нарушая точность измерения), а не пластик из игрушечной лазерной указки, и обработка сигнала с CCD-линейки ведется сигнальным процессором примерно того же класса, что Texas'овские TMS320Cxx, а не игрушечным "wanna-be PLC" на PIC'е. Все ради того, чтобы получить погрешность меньше, чем "плюс-минус лапоть 45-го размера" на дистанции, равной тому же самому лаптю...
Но вы делайте, делайте. Как только получится - сразу же насрите на свой самодельный станок, берите кредит и открывайте производство. Станете четвертой фирмой в мире, сумевшей создать промышленный ЛИД малого диапазона дальности (до 0.5-1 м) с погрешностью измерения не хуже 0.1-0.2 мм. Бабла загребете - вам и не снилось...
Отправлено 06 Август 2014 - 23:46
, но проблемы с Кз между проводниками достали.
а кз от чего? от случайной пайки?
Бабла загребете - вам и не снилось...
не всё в мире ради бабла
Отправлено 06 Август 2014 - 23:56
не всё в мире ради бабла
Да я ж не принуждаю... Можете и бесплатно раздавать то, на разработку чего 5-10 "человеко-лет" квалифицированного труда было потрачено.
Отправлено 06 Август 2014 - 23:59
Отправлено 07 Август 2014 - 00:01
Но вы делайте, делайте
ищу лазерную указку, где-то была...
Еще как катит! Сделай себе вакуумный стол маленький и пылесосом прижимай свой текстолит, и крепко держит и ровно!
пылесос шумит, да и от неровностей стеклотекстолита это не спасёт...
Отправлено 07 Август 2014 - 00:05
то-то белорусы дураки, целой фирмой датчики разрабатывают http://www.riftek.com, а тут один вундеркинд-кулибин :-)
Кстати, они на своих датчиках еще и лазерные сканеры продают, которые я имел честь пользовать...
Дневник мастерской https://boosty.to/diycnc
Отправлено 07 Август 2014 - 00:08
2 фотодиода бок к боку, лазерный зайчик как раз наполовину светит на один и на другой, а дальше дело техники посчитать насколько переместилось по разности интенсивности засветки. и поставить дазер и светодиоды далеко друг от друга и под острым углом чтобы зайчик перемещался достаточно
то-то белорусы дураки, целой фирмой датчики разрабатывают http://www.riftek.com, а тут один вундеркинд-кулибин :-)
главно чтобы хватило г и п
Отправлено 07 Август 2014 - 00:11
Так, что то я зря время трачу. Удачи "кулибину" - я это всё уже давно прошел...
Дневник мастерской https://boosty.to/diycnc
Отправлено 07 Август 2014 - 00:16
Сообщение отредактировал torvn77: 07 Август 2014 - 00:17
Отправлено 07 Август 2014 - 00:20
то-то белорусы дураки, целой фирмой датчики разрабатывают
Причем "Рифтэк" не с нуля начал, а на научно-производственной базе, созданной еще во времена СССР... И конкурентов у них в этой области "раз-два, и обчелся" (из широко известных - только Omron и Renishaw, причем у последней "то, да не совсем то"). Есть и еще парочка (немцы и американцы), но их имена что-то скажут только специалистам в данной области.
Отправлено 07 Август 2014 - 00:20
del
Сообщение отредактировал Roma: 07 Август 2014 - 00:23
Отправлено 07 Август 2014 - 00:21
Бггг, Тимофей.
Накидайте ка мне быстренько хотя бы алгоритм "слежения за стабильностью частоты", я не прошу программу на С, просто "дерево" алгоритмов...
Про схемотехнику я молчу, думаю задачка для вас неодолимая...
А уж про отладку...
Сообщение отредактировал preps: 07 Август 2014 - 00:24
Дневник мастерской https://boosty.to/diycnc
Отправлено 07 Август 2014 - 00:22
и поставить дазер и светодиоды далеко друг от друга и под острым углом чтобы зайчик перемещался достаточно
А как лазерный дальномер отнесётся к стружке?
Ведь дальномерить надо в непосредственной близости от фрезы.
И как быть, когда луч будет скакать по уже фрезерованным дорожкам?
Отправлено 07 Август 2014 - 00:23
А как лазерный дальномер отнесётся к стружке? Ведь дальномерить надо в непосредственной близости от фрезы, а там стружка, однако. И как быть, когда луч будет скакать по уже фрезерованным дорожкам?
отдальномерить плату до фрезировки.
Отправлено 07 Август 2014 - 00:24
Отправлено 07 Август 2014 - 00:25
А может ему сделать круглую пластину с дыркой,в дырку инструмент,
а саму пластину и слой меди на фрезеруемой сделать обкладками конденсатора,
ну и следить за стабильностью частоты.
идея хорошая, спасибо
Отправлено 07 Август 2014 - 00:28
пластину и слой меди на фрезеруемой сделать обкладками конденсатора, ну и следить за стабильностью частоты
Об одной из принципиальных проблем вы, Тимофей, уже сами догадались - емкость "конденсатора" будет зависеть не только от расстояния между обкладками, но и от изменения эффективной площади обкладки, которая неизбежна при изоляции дорожек от остальной площади фольги. В результате показания датчика будут иметь ровно ту же ценность, что и "средняя температура по городской больнице".
Остальные проблемы (влияние температуры, влажности окружающего воздуха, наличия в воздухе токопроводящей пыли и т.д, "имя им легион") даже и рассматривать не будем. Поскольку уже первая делает такой датчик бессмысленным на практике.
Отмечу один важный нюанс. Каждый, кто хоть раз фрезеровал платы, знает, что бывший поначалу плоским стеклотекстолит начинает непредсказуемо выгибаться в процессе фрезерования (свойство, характерное для любых "сэндвичей" - высвобождаются внутренние напряжения слоистой структуры). Поэтому предварительное сканирование поверхности и работа по построенной модели не спасают от проблем с точностью заглубления. Неспроста станочки LPKF штатно оснащались механическим, а позже и электронным "носом" контактного типа, отслеживающим поверхность материала непосредственно в момент фрезерования и "на лету" компенсирующим координату Z...
Сообщение отредактировал T-Rex: 07 Август 2014 - 00:39
