Отправлено 02 Ноябрь 2018 - 21:27

хз, я бы нарисовал макет с острыми углами, без скруглений, а после сделал бы визуализацию УП, концевые фрезы всё равно сами всё скруглят)


  • 0

#442 OFFLINE   MOJIOKO

MOJIOKO

    Абитуриент

  • Пользователи
  • Pip
  • 7 сообщений
  • Пол:Мужчина
  • Город:Киев
  • Из:Киев

Отправлено 12 Ноябрь 2018 - 19:54

Привет всем

Я так полагаю помощь новичкам значит помощь

Новичек полный и поэтому мои вопросы не будут ни кого разражать

Начнем

Делаю деталь хочу скруглить угол , выходит не понятное явление, причем

в симметричном угле все в порядке

помогите что де

На линии что осталась после скругления выбираешь точки, жмакаешь на правую кнопку мыши и выбираешь "удалить узлы"


  • 0

#443 OFFLINE   ksunka

ksunka

    Студент

  • Пользователи+
  • PipPip
  • 25 сообщений
  • Пол:Женщина
  • Из:Екатеринбург

Отправлено 13 Ноябрь 2018 - 14:25

здравствуйте, подскажите с помощью какой операции можно создать такую подставку (нижняя часть)?

раннее с 3d никогда не работала



нарисовала примерный профиль, но как его правильно применить не знаю. высота подставки 20 мм., высота профиля тоже 20 следовательно. но через операцию выдавливание получается какая-то ерунда(

Прикрепленные изображения

  • 180647582.jpg
  • результат.jpg
  • профиль.jpg

Сообщение отредактировал ksunka: 13 Ноябрь 2018 - 14:33

  • 0

#444 OFFLINE   3D-BiG

3D-BiG

    Абсолем CNC:)

  • Модератор
  • PipPipPipPipPipPipPipPipPipPipPipPipPipPipPip
  • 14 416 сообщений
  • Пол:Мужчина
  • Город:Ареал обитания - вся страна, но обычно встречаюсь в Новосибирске...
  • Интересы:Полежать на диване, пофлудить на форуме....
  • Из:СССР

Отправлено 13 Ноябрь 2018 - 14:59

Конечно: профиль вы нарисовали без спуска с обратной стороны... Надо было прочитать комменты к этому режиму, а не просто жмакать кнопки... Хотя такую бы вещь я бы делал в две фрезы без 3D....


Сообщение отредактировал 3D-BiG: 13 Ноябрь 2018 - 15:03

  • 0

Лужу, паяю, станки ЧПУ починяю....
Еще частенько здесь болтаю: Телеграм сообщество ЧПУшников: t.me/cncunion






#445 OFFLINE   belorez

belorez

    Гуру CNC

  • Опытный
  • PipPipPipPipPipPipPipPipPipPip
  • 1 573 сообщений
  • Пол:Мужчина
  • Из:Белгород

Отправлено 13 Ноябрь 2018 - 15:02

Арткам концы нарисованного профиля при выдавливании ставит на поверхность. Даже если при этом профиль нарисован как у вас, арткам его повернёт так, чтобы конечные точки проходили по поверхности. Поэтому нужно к вашему рисунку профиля добавить линию от правого конца вниз до основания.


Сообщение отредактировал belorez: 13 Ноябрь 2018 - 15:02

  • 0

Одна голова хорошо, а две лучше. Русская народная чпу поговорка.


#446 OFFLINE   ksunka

ksunka

    Студент

  • Пользователи+
  • PipPip
  • 25 сообщений
  • Пол:Женщина
  • Из:Екатеринбург

Отправлено 13 Ноябрь 2018 - 16:38

Надо было прочитать комменты к этому режиму, а не просто жмакать кнопки...



если Вы про подсказки, то их нет в моей версии арткама, именно к выдавливанию, вся работа выполняете через меню.



Хотя такую бы вещь я бы делал в две фрезы без 3D....



с первой фрезой всё понятно, со второй вопрос - какой фрезой сделать такой радиус скругления?


Арткам концы нарисованного профиля при выдавливании ставит на поверхность. Даже если при этом профиль нарисован как у вас, арткам его повернёт так, чтобы конечные точки проходили по поверхности. Поэтому нужно к вашему рисунку профиля добавить линию от правого конца вниз до основания.



то есть так, или я опять ничего не поняла?

Прикрепленные изображения

  • вопрос.jpg
  • этот вариант.jpg

  • 0

#447 OFFLINE   3D-BiG

3D-BiG

    Абсолем CNC:)

  • Модератор
  • PipPipPipPipPipPipPipPipPipPipPipPipPipPipPip
  • 14 416 сообщений
  • Пол:Мужчина
  • Город:Ареал обитания - вся страна, но обычно встречаюсь в Новосибирске...
  • Интересы:Полежать на диване, пофлудить на форуме....
  • Из:СССР

Отправлено 13 Ноябрь 2018 - 17:20

первой фрезой всё понятно, со второй вопрос - какой фрезой сделать такой радиус скругления?



Близкий радиус у XJZD625 и YJZD625. И два раза пройти торцевой: ступеньку сделать и вырезать.. Но если у вас таких плакет надо делать большими тиражами, то можно  и специальную фрезу заказать для обработки в один проход...



то есть так, или я опять ничего не поняла?

Поняли именно так... Правда еще и середину доподнять придется, но уже вы на правильном пути...


  • 0

Лужу, паяю, станки ЧПУ починяю....
Еще частенько здесь болтаю: Телеграм сообщество ЧПУшников: t.me/cncunion






#448 OFFLINE   belorez

belorez

    Гуру CNC

  • Опытный
  • PipPipPipPipPipPipPipPipPipPip
  • 1 573 сообщений
  • Пол:Мужчина
  • Из:Белгород

Отправлено 13 Ноябрь 2018 - 17:22

Ну... почти правильно. Но не просто линию вниз провести надо, а что-то типа виселицы дорисовать.


Сообщение отредактировал belorez: 13 Ноябрь 2018 - 17:25

  • 0

Одна голова хорошо, а две лучше. Русская народная чпу поговорка.


#449 OFFLINE   ksunka

ksunka

    Студент

  • Пользователи+
  • PipPip
  • 25 сообщений
  • Пол:Женщина
  • Из:Екатеринбург

Отправлено 13 Ноябрь 2018 - 17:39

да видимо действительно проще как 3D-Big посоветовал обойтись в 2d двумя фрезами..

3d в арткаме как-то сложновато реализовано, то ли я тупенькая. Что-то типа виселицы мне не рисовать, а делать пора начинать :pardon:

belorez: Вы не могли бы схематично прикинуть как этот профиль должен выглядеть в итоге?


  • 0

#450 OFFLINE   Admin

Admin

    "Добрый" Админ

  • Главные администраторы
  • PipPipPipPipPipPipPipPipPipPip
  • 1 747 сообщений
  • Пол:Мужчина
  • Из:Мир-CNC

Отправлено 13 Ноябрь 2018 - 17:58

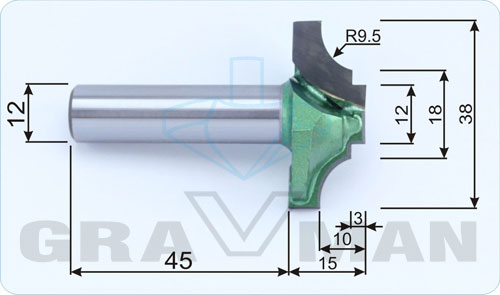

Похожая по профилю фреза






#451 OFFLINE   belorez

belorez

    Гуру CNC

  • Опытный
  • PipPipPipPipPipPipPipPipPipPip
  • 1 573 сообщений
  • Пол:Мужчина
  • Из:Белгород

Отправлено 13 Ноябрь 2018 - 18:15

Вначале я расставил направляющие, чтобы потом получить точные построения. А получившуюся в середине полость надо будет зарыть отдельным рельефом.


Сообщение отредактировал belorez: 13 Ноябрь 2018 - 18:19

  • 0

Одна голова хорошо, а две лучше. Русская народная чпу поговорка.


#452 OFFLINE   ksunka

ksunka

    Студент

  • Пользователи+
  • PipPip
  • 25 сообщений
  • Пол:Женщина
  • Из:Екатеринбург

Отправлено 13 Ноябрь 2018 - 18:18

Но если у вас таких плакет надо делать большими тиражами, то можно  и специальную фрезу заказать для обработки в один проход...



заказать спец фрезу идея отличная, но прежде чем это делать в любом случае нужно пройти через 3д, для того чтобы что-то показать заказчику и уже после определится с масштабами инструмента


  • 0

#453 OFFLINE   3D-BiG

3D-BiG

    Абсолем CNC:)

  • Модератор
  • PipPipPipPipPipPipPipPipPipPipPipPipPipPipPip
  • 14 416 сообщений
  • Пол:Мужчина
  • Город:Ареал обитания - вся страна, но обычно встречаюсь в Новосибирске...
  • Интересы:Полежать на диване, пофлудить на форуме....
  • Из:СССР

Отправлено 13 Ноябрь 2018 - 18:20

Можно и 2D- фрезеровкой вдоль вектора двумя фрезами образчик сделать...


  • 0

Лужу, паяю, станки ЧПУ починяю....
Еще частенько здесь болтаю: Телеграм сообщество ЧПУшников: t.me/cncunion






#454 OFFLINE   ksunka

ksunka

    Студент

  • Пользователи+
  • PipPip
  • 25 сообщений
  • Пол:Женщина
  • Из:Екатеринбург

Отправлено 13 Ноябрь 2018 - 18:25

Можно и 2D- фрезеровкой вдоль вектора двумя фрезами образчик сделать...



это да, только фрез такие нет в наличии, а с шариком на конце с 3д полно



Вначале я расставил направляющие, чтобы потом получить точные построения. А получившуюся в середине полость надо будет зарыть отдельным рельефом.



вот теперь понятно, а что за версия арткама? В понимании вроде проще моей древней версии и визуально более красивая. С полостью тоже всё понятно, но тем не менее позвольте вопрос,почему арткам сразу не позволяет сделать всё как надо, имею в виду сечении с сразу с закрытой полостью?  И да - огромное спасибо!


  • 0

#455 OFFLINE   belorez

belorez

    Гуру CNC

  • Опытный
  • PipPipPipPipPipPipPipPipPipPip
  • 1 573 сообщений
  • Пол:Мужчина
  • Из:Белгород

Отправлено 13 Ноябрь 2018 - 18:33

почему арткам сразу не позволяет сделать всё как надо, имею в виду сечении с сразу с закрытой полостью?

Он позволяет, но всегда как то хитро. Иногда не хочется искать эти хитрые пути. Например в данном случае можно было бы профиль построить так, чтобы его правая нога оказалась в центре прямоугольной рамки.


  • 0

Одна голова хорошо, а две лучше. Русская народная чпу поговорка.


#456 OFFLINE   ksunka

ksunka

    Студент

  • Пользователи+
  • PipPip
  • 25 сообщений
  • Пол:Женщина
  • Из:Екатеринбург

Отправлено 13 Ноябрь 2018 - 19:42

удивительно конечно что всегда как-то хитро, учитывая стоимость лицензионного пакета. конечно не в тему, но тем не менее - альтернативу арткаму случайно не подскажите, более простую для моделирования и с возможностью подгружать модельки в арткам для создания уп? и всё таки какая у вас версия программы в ролике?


  • 0

#457 OFFLINE   Admin

Admin

    "Добрый" Админ

  • Главные администраторы
  • PipPipPipPipPipPipPipPipPipPip
  • 1 747 сообщений
  • Пол:Мужчина
  • Из:Мир-CNC

Отправлено 13 Ноябрь 2018 - 20:10

альтернативу арткаму случайно не подскажите

альтернатива Artcam



#458 OFFLINE   3D-BiG

3D-BiG

    Абсолем CNC:)

  • Модератор
  • PipPipPipPipPipPipPipPipPipPipPipPipPipPipPip
  • 14 416 сообщений
  • Пол:Мужчина
  • Город:Ареал обитания - вся страна, но обычно встречаюсь в Новосибирске...
  • Интересы:Полежать на диване, пофлудить на форуме....
  • Из:СССР

Отправлено 13 Ноябрь 2018 - 21:13

это да, только фрез такие нет в наличии, а с шариком на конце с 3д полно

Но разница в изготовлении будет далеко не в пользу 3D, да и на мягкой древесине придется повеселиться с махрой, да и прямого угла между полкой и радиусом не будет...


  • 0

Лужу, паяю, станки ЧПУ починяю....
Еще частенько здесь болтаю: Телеграм сообщество ЧПУшников: t.me/cncunion






#459 OFFLINE   Igor Kab

Igor Kab

    Студент

  • Пользователи+
  • PipPip
  • 29 сообщений
  • Пол:Мужчина
  • Из:Kaliningrad

Отправлено 13 Декабрь 2018 - 19:07

Подскажите как сделать подобный рельеф?



Пробовал выдавливание, получается сделать волны разного радиуса. Но как сделать чтобы это волна менялась по своей ширине от края до края рельефа?





Или такие вещи вообще не делаются с помощью corel & artcam  , а к примеру моделируют в 3д максе и как .stl уже обрабатывают на чпу?

Прикрепленные изображения

  • -EgZG16a54w.jpg

Сообщение отредактировал Igor Kab: 13 Декабрь 2018 - 19:10

  • 0

#460 OFFLINE   belorez

belorez

    Гуру CNC

  • Опытный
  • PipPipPipPipPipPipPipPipPipPip
  • 1 573 сообщений
  • Пол:Мужчина
  • Из:Белгород

Отправлено 13 Декабрь 2018 - 20:59

Натянуть поверхность на два незамкнутых вектора. Это если не в арткаме. А если в арткаме, то можно выдавливанием, указав два различных сечения в начале и конце.


  • 0

Одна голова хорошо, а две лучше. Русская народная чпу поговорка.
