Сообщений в теме: 2108

[Ewgeniy]

информацию,по рисованию программ



Ну для начала вам надо принять правильную терминологию.



Программы не рисуют, ну хотя может в высшем G-code программном сообществе и рисуют, но обычные-смертные трудяги рисуют линии и прочие геометрические фигуры в таких программах как CorelDraw  (есть бесплатный аналог - Inkscape). Продвинутые используют Adobe Illustrator и Freehand, профессионалы конечно же  чертят в AutoCAD.



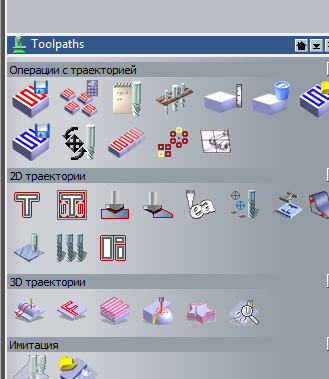

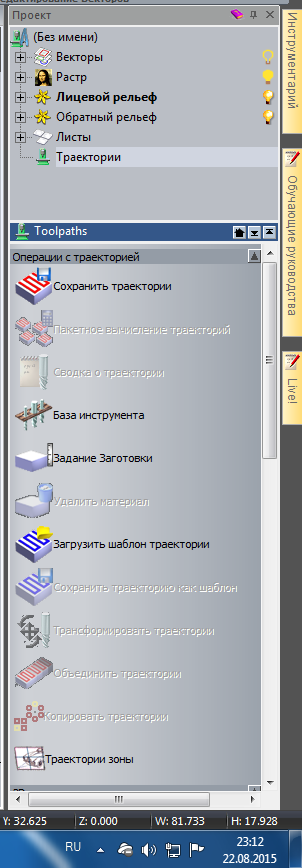

А потом на основе нарисованного (начерченного) рисунка (чертежа), в CAM-программах, например в ArtCam ВЫ сами выбираете нужные инструменты (фрезы) и указываете по каким линиям, как и сколько проходить и только потом, на основе этого АртКам создает ПРОГРАММУ УПРАВЛЕНИЯ СТАНКОМ или УП (управляющую программу).



Это всё в первом приближении.

Сообщение отредактировал Ewgeniy: 29 Август 2015 - 00:16

[Telekkom]

Спасибо! Если можно еще что-то полезное для меня накидайте.



Ну для начала вам надо принять правильную терминологию.



Программы не рисуют, ну хотя может в высшем G-code программном сообществе и рисуют, но обычные-смертные трудяги рисуют линии и прочие геометрические фигуры в таких программах как CorelDraw  (есть бесплатный аналог - Inkscape). Продвинутые используют Adobe Illustrator и Freehand, профессионалы конечно же  чертят в AutoCAD



 Я это называю по старой памяти.Поскольку  до этого был связен несколько с  металообработкой (токарка).Там G программирование составлялось в ручную без всяких компьютерных программ.

Сообщение отредактировал Telekkom: 29 Август 2015 - 00:52

[senator2015]

Кто знает решение такого вопроса? Как можно отменить шаг при расстановке порядка обработки? К примеру: имеется макет в котором необходимо обработать 300 элементов, ошибаешься при простановке порядка где нибудь посредине и приходится все начинать сначала. ctrl+z не помогает

[008shadow]

язык переключи!


[toyon]

Здравствуйте!
Я новичок в этом деле. Осваиваю artcam 2009, станок росфрезер А09STM.
Изучаю по видеоурокам и туторам.
Возник вопрос при сохранении формата, какой выбрать если нет в списке нужного станка?



Спасибо

[Ewgeniy]

станок росфрезер А09STM.



Это ключевая фраза! Обратитесь туда и спросите, какой постпроцессор вам нужно выбрать в Арткам.



вопрос при сохранении формата, какой выбрать если нет в списке нужного станка



Вы не формат сохраняете а УП (управляющую программу) которая сохраняется в "формате" вашего станка (системы ЧПУ), благодаря выбранному из списка постпроцессору, соответствующему вашей системе ЧПУ (название постпроцессора и название станка не обязательно должно совпадать).



Так как станок работает на G-кодах, можете выбрать в списке просто G-code, с линейной или круговой интерполяцией, там оба вроде должны быть.

Сообщение отредактировал Ewgeniy: 11 Октябрь 2015 - 19:05

[Lodochnik]

при сохранении формата, какой выбрать если нет в списке



Со станком у Вас поставляется флешка с инструкциями, там и постпроцессор есть, и инструкция по его внедрению в арткам

[cnc-programmer]

Господа. у меня появилась проблема. при гравировке инструмент часто прыгает к плоскости безопасности. АртКАМ 9,0

[vv92]

Меня вчерась собака укусила. Я её кормлю, чешу, люблю вроде.Под утро спать ко мне пришла-сволочь.

Я-то, кормя её смотрю на её окорочка (есть во мне что-то корейское), а она облизывая меня, к моему вкусу привыкает.

Вот так уснеш...

[3D-BiG]

Господа. у меня появилась проблема. при гравировке инструмент часто прыгает к плоскости безопасности. АртКАМ 9,0

А при чем АртСАМ, если станок прыгает?

[vv92]

Вот и я про то-причем здесь собака?

[gray136]

Ребята выручайте! голову сломал и не одну фрезу. Станок собирал сам, работает пока на arduino через grbl, УП делаю в artcam. Проблема следующая - фреза находится на 0 точке и при запуске программы начинает двигаться к точке резания сразу по всем плоскостям (XYZ), а мне нужно что бы сначала поднялся по Z до плоскости безопасности и потом начал движение по XY, т.к. сегодня таким образом цепанул фрезой саморез которым прикрутил заготовку к столу что бы не сдвинулась, фреза не набрала высоту. Спасибо за ответ.

[Ewgeniy]

УП делаю в artcam



а там есть постпроцессор для



arduino через grbl



?

[belorez]

Ребята выручайте! голову сломал и не одну фрезу. Станок собирал сам, работает пока на arduino через grbl, УП делаю в artcam. Проблема следующая - фреза находится на 0 точке и при запуске программы начинает двигаться к точке резания сразу по всем плоскостям (XYZ), а мне нужно что бы сначала поднялся по Z до плоскости безопасности и потом начал движение по XY, т.к. сегодня таким образом цепанул фрезой саморез которым прикрутил заготовку к столу что бы не сдвинулась, фреза не набрала высоту. Спасибо за ответ.

Можно дописать в Gкоде перед исполняемой частью команду G0 Z50.(вместо 50 свою безопасную высоту). Или в арткаме выбрать 0 по верху заготовки. А для этого Ардуина УП в каком виде?

Сообщение отредактировал belorez: 14 Октябрь 2015 - 01:06

[gray136]

gray136 сказал(а) 13 Окт 2015 - 20:38: УП делаю в artcam   а там есть постпроцессор для   gray136 сказал(а) 13 Окт 2015 - 20:38: arduino через grbl   ?

Постпроцессора для grbl нет, сохраняю в AXYZ.nc вроде хавает норм, конечно по ходу выполнения конечно выдает ошибки но на выполнение программы в целом не влияет.

Можно дописать в Gкоде перед исполняемой частью команду G0 Z50.(вместо 50 свою безопасную высоту). Или в арткаме выбрать 0 по верху заготовки. А для этого Ардуина УП в каком виде?

Дописать в аркаме можно или потом уже в *.nc файле? В арткаме и так стоит 0 по верху заготовки. Для Arduino есть скетч GRBL который понимает Gcode, УП сохраняю в AXYZ.nc

[3D-BiG]

А высоту безопасных проходов достаточной  величины указать в ArtCAM-е не пробовали? Обычно такой магический пасс помогает...

[Ewgeniy]

Ну человек же пишет:



а мне нужно что бы сначала поднялся по Z до плоскости безопасности



значит указывает нужную.



Или нет?

Для Arduino есть скетч GRBL который понимает Gcode



Так и попробуйте постпроцессор G-code, у меня вот Mach3, но я не использую постпроцессоры Mach, а использую G-code, с круговой интерполяцией.

Дописать в аркаме можно или потом уже в *.nc файле?



в постпроцессоре!

Сообщение отредактировал Ewgeniy: 14 Октябрь 2015 - 11:47

[3D-BiG]

УП сохраняю в AXYZ.nc

Глянул я в этот постпроцессор в стартовый блок:



START = "%"
START = ":1248"
START = "[N]G91G28X0Y0Z0"
START = "[N]G40G17G80G49"
START = "[N]T1M6"
START = "[N]G90G54"
START = "[N]G43[ZH]H1"
START = "[N]G0[XH][YH][S]M3"

Ой, мне выделенная часть строки НЕ нравится: Вернуться на референтную точку с нулевыми координатами.... Знать бы что понимает под этой строкой та система управления.....

[brekekex]

Добрый день!

Принимайте в ряды!

Потихоньку осваиваю и делаю простейшие задачи, пытаюсь сам разобраться, но никак не могу найти решение ПРОСТЕЙШЕЙ, как мне кажется, задачи.

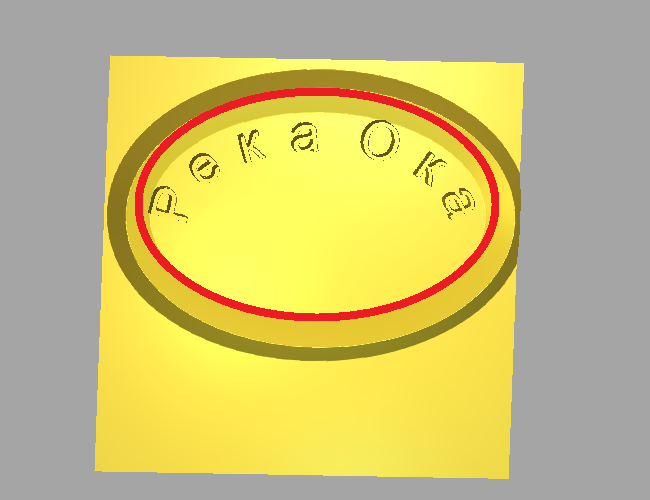

Есть 2 круга, в центре дыра, а второй обозначает 2д выборку. Не могу понять, как создать траекторию, по которой фреза будет двигаться по спирали НЕ из центра, где уже нет металла, а по спирали от внутренней стороны вектора маленького круга.

Помогите советом, пожалуйста!

[Admin]

Обработка областей (элементов) внутри контура
