Как в ArtCam 9 создать точный радиусный паз на рельефе или сделать его в пределах границ определенного
замкнутого прямоугольного вектора.

Т.е. например углубление в заготовке под подшипник, который будет уходить в заготовку
наполовину своего диаметра, ребром вниз соответственно.

Поставьте на верный путь - плиз.

[3D-BiG]

нужным профилем вдоль нужной линии - вот и сгенерили рельеф, но лучше нужного профиля фрезой вдоль нужной линии - без генерации рельефа нужная форма и быстро..

[MasterSplinter]

Небольшое уточнение. Рекомендация 3D-BiG хороша для подшипника в положении лежа.
А вот паз для стоячего подшипника спроектировать вытягиванием - задача не сама простая.
Я бы поступил так. Создал рельеф для половинки лежачего подшипника. Это совсем просто. Можно просто "провалить" окружность на половину толщины подшипника. Получили цилиндр.
Затем отрезаем от него половину. Получили половинку цилиндра.
Сохраняем как STL.
И вставляем в модель, повернув на 90 градусов, так, чтобы годилось для стоячего подшипника. Сохраняем, то, что получилось, как рельеф. Вставляем еще раз, по дороге отразив и состыковав с предыдущей половинкой.
Паз для стоячего подшипника готов.

Но вообще, АртКам не очень приспособлен для машиностроительных задач. Но если очень хочется, то можно. Программка гибкая.

Пока писал, придумал способ еще проще и универсальнее. Сделать цилиндр, в точности соотвтсвующий размеру подшипника (окружность, равную диаметру подшипника, поднять на высоту, равную толщине подшипника.) Получится этакая шайба по размеру подшипника.
Сохранить рельеф, как STL, а затем при вставке в модель вычесть его из вашего рельефа, повернув на 90 градусов и расположив в нужном месте рельефа.

Сообщение отредактировал MasterSplinter: 03 Май 2013 - 11:45

[DEDAlex]

А вот паз для стоячего подшипника спроектировать вытягиванием - задача не сама простая.

Нет ничего проще:


Но ваши способы тоже хороши, только телодвижений намного больше

[MasterSplinter]

Согласен. Быстро и эффективно.

[carib188]

Я все сделал по рекомендованному способу 3D-BiG, получилось как у DEDAlex.
Может я кого-то из низ недопонял, но у меня все вышло быстро и просто.
Спасибо за отзывы.

[GIzm0]

помогите разобраться с данным элементом.

паз имеет в диаметре 12мм

имеются фрезы: 3мм концевая, 6мм стружколом, 4мм полусферическая

все ни как не пойму, как ее правильно сделать, что-то получилось выпуклым скругливанием - но мне кажется что это то пальто, надо как-то иначе..

заранее спасибо.

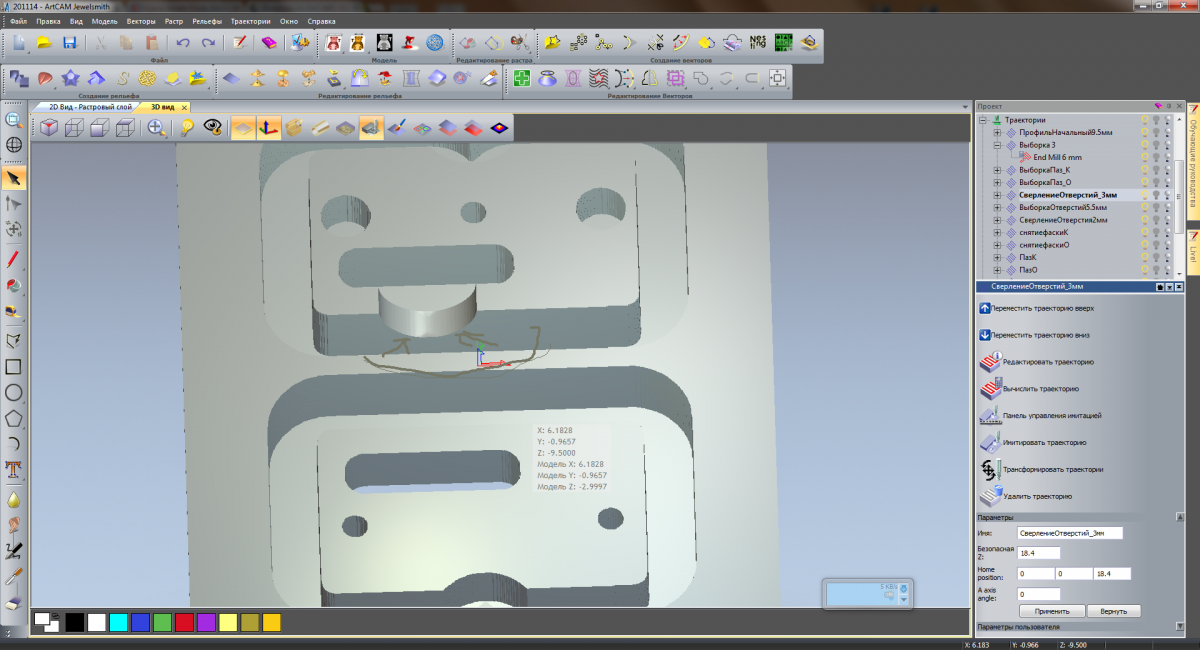

Прикрепленные изображения

•

[preps]

выделяете границы этого элемента и растром полусферой

Сообщение отредактировал preps: 28 Ноябрь 2014 - 16:40

[GIzm0]

выделяете границы этого элемента и растром полусферой

например? у меня есть STL файл я заливаю рельеф(но как я дальше разобрался можно и без него). у меня есть вектора все. но вот с этим делом я еще не понял, будет круто если объясните.

[008shadow]

Ну, вам же сказали...

выделяете границы этого элемента и растром полусферой

тем более , что есть всё в векторе.

[GIzm0]

Ну, вам же сказали...

тем более , что есть всё в векторе.

когда оно в 2Д, там просто вид сверху и по высоте не как не зайдешь.

если тыкать по рельефу в 3д то все начинает сбивать высоты.



вы скажите например - не опытному человеку как этот процесс выглядит(было бы круто)...

[GIzm0]

я понял как его сгенерировать и тд, но я до конца не понял как его выпилить. не потеряв на этом.

[preps]

Круто и правильно, - это когда такие детали обрабатываются по NURBS поверхностям, и отнюдь не в арткаме...

Сообщение отредактировал preps: 30 Ноябрь 2014 - 15:39

[GIzm0]

Круто и правильно, - это когда такие детали обрабатываются по NURBS поверхностям, и отнюдь не в арткаме...

а например в чем? арткам он прост в эксплуатации, если надо что-то иное можно приступить к изучению и тд.
