WM210-800 Fusikaya
Почетный долгострой. Конструктор "для тех кто шарит в линуксе".
Всё шевелитсья. но требуетя "навести красоту" как с кабельной частью, так возможно с linuxcnc.
Что сделано/комплектация:
0. Ниша под ПБ залита бетоном
1. Привод шпинделя- серво Lichuan 1kW, энкодер 2500 имп/об. Редукция 2:1, ремень 8М. Моторная плита - лазерная резка 6мм.
2. Привод продольной: серва ihsv57-30 100Вт + редуктор 3:1 косозубые шестерни. Установлен дампер по питанию сервы, нужно для него придумать копрус либо поместить его в эл. щит.
3. Привод поперечной: шаговый с энкодером iss57 на 2.2Нм. Кронштейн напечатан на 3Д принтере с заполнением 20%, тип гироид. Привод прямой через муфту.
4. Установлены прижимные планки и маточная гайка от Романа из Таганрога.
5. В ходе борьбы с помехами, был заменёны силовой кабель сервы на МКЭШ 4*0,75 + сервопак был вынесен в отдельный щит + установлен сетевой фильтр.
6. Электроника:
6.1 мат. плата формата mini-ATX, на базе J1900 с одним слотом под память (устновлена одна планка на 8Гб) и слотом M.2 SATA (установлен диск на 32Гб).
6.2 Mesa 7i96, покупалась в 21м году вместе с платой 7i92 (установлена на роутер ProfCNC 6040МА, который тоже продаётся).
6.3 Монитор с сенсорным экраном формата 16:10 и разрешением 1600:1200 брался в августе 2024го под идею использования с интерфейсом ProbeBasic
6.4 Радиоканальынй РГИ WHB04B: настроены макросы для запуска шпинделя на 200 и 500 оборотов
6.5 Радиоканальная клавиатура и мышка SVEN, (пластик хрупкий, при падении лопается.. угол корпуса клавиатуры лопнутый, на работу не влияет.)Покупал летом 2024го.
6.6 LinuxCNC: после длительной борьбы с пингвином, пришел к конфигурации на базе Debian 10 + LinuxCNC 2.8.4 + пакет NativeCam. Есть проблема с командой М19 после отката с 2.9.3
6.7 Блоки питания: 48В Fujitsu 2кВт напряжение снижено до 42В - питает приводы продольной и поперечной подачи. Блоки питаня на 12В и 5В для ПК и датчиков.
7. Оснастка:
7.1 Шатный комплект державок из "подарка" к станку
7.2 БСРД 250-111 + минимум 8 кассет.
7.3 КМ2 под ER11 и ER20
7.4 Центра из комплекта к станку
7.5 Разные пластинки для державок.
7.6 4х кулачковый патрон с независимыми кулачками.
7.7 Верстак Верстак ПРАКТИК MT100.MF1/MF1.101 S30399500446
7.8 "Кирпичик" под БСРД (продект не закончен, нужно либо в штатное креплении малой продольной делать сверловку и зенковку, либо точить новую деталь)
Стоимость полного комплекта при условии самовывоза - 200 т.р. На карту, но лучше нал.
Самовывоз осуществляется с территории СУМР-10 (г. Сочи, Центральный район).
Причина продажи - срок аренды до 29го мая 2025, аренда гаража выходит дороже. Слишком дорое хобби. Проще избавиться.
ProfCNC 6040MA, он же CNSSAM. Серия MAESTRO.
В 2017м году покупал механичесткую часть с "сож подготовкой" - т.е. защита от проеткания насквозь.
По всем осям установлены направляющие TRH15 и ШВП 1610. Рабочее поле 600*400. Высота по Z 130 (вроде)
В течении длительного времени модернизировал электрическую часть, сменил разные системы управления:
* RZNC-0501, ардуино (grbl), linuxcnc (lpt), linuxcnc (mesa 7i92).
* шаговые моторы заменил на сервы ihsv57-30 180Вт.
* Шпиндель заменил на 2.2кВт с керамическими подшипниками. Работает в векторном режиме с ПЧ IEK Control A310
* Собрал отдельно силовой щит, в котором находится ПЧ и блоки питания

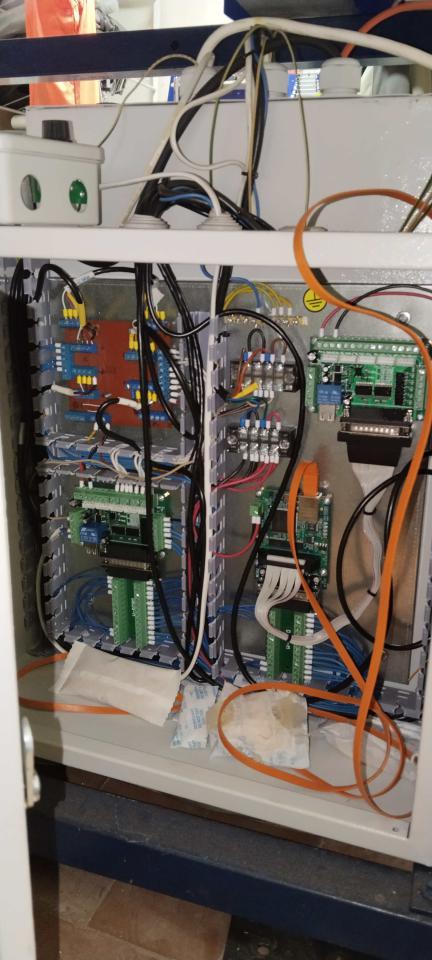

* Собрал слаботочнй щит, в котором находится Mesa 7i92
* Кабель подключения шпинделя RTVVP покупал у "Своего Китайца"
* Сигнальный кабель для серв - микрофонный КММ 4*012 (не дубеет при температуре ниже +10)
В 2020 поменял каретки по оси Y (длинная)
С июня прошлого года - не эксплуатировался. Изредка включал прогреть шпиндель и "сходить домой".
В основном экплуатировался на роскрое листового материала или сверловке.
По началу делал большие 3Д панно, но "утомился" его чистить. Да и помещение в 15кв.м. без аспирации не особо к этому распологает.
Из-за наличия Т-пазов и СОЖ, иногда использовался как верстак и "мойка".
Станок требует внимания:
* отклеиваются жертвенные накладки (были приклены с завода на эпоксидку, сейчас производитель фиксирует на болты под потай)
* начал протекать
* для точных работ нужно сделать юистировку
* управляющий ПК - моноблок HP3420, проблема с матрицей. Нельзя делать белый/светлый фон. Иначе начинает глючит матрица.
* нет датчика "нуля" - для моих нужд было достаточно "отбиться по касанияю фрезой заготовки"
Комплектация:
* Станок
* моноблок, клавиатура, мышь
* тубма из труб 40*40*2 (от станка с сообщения 2)
* комплектные резиовые опоры
* два элекрощита
* ёмксть с жижой и помпой охлаждения шпинделя. (залит зеленый "синтек")
Цена 200 000р.
Можно дешевле, если заменить на шпиндель и ПЧ купленные на чпу-клубе: у шпинделя была проблема с протеканием, которую устранил.
В этом случае цена 180 т.р., но монтаж и настройку linxucnc делаете сами. ПЧ Huanyang имеет свой особый протокол обмена по RS485.
Он не поддерживается компонентой, которая на данный момент управляет шпинделем.
Это потребует возни с linuxcnc - чем я вообще не горю желанием заниматься.
Самовывоз. Сочи, центральный район, территория СУМР-10
